BESCHREIBUNG
Rauchrohr-Wärmetauscher Ø120/150 mm mit Edelstahl-Heizspirale

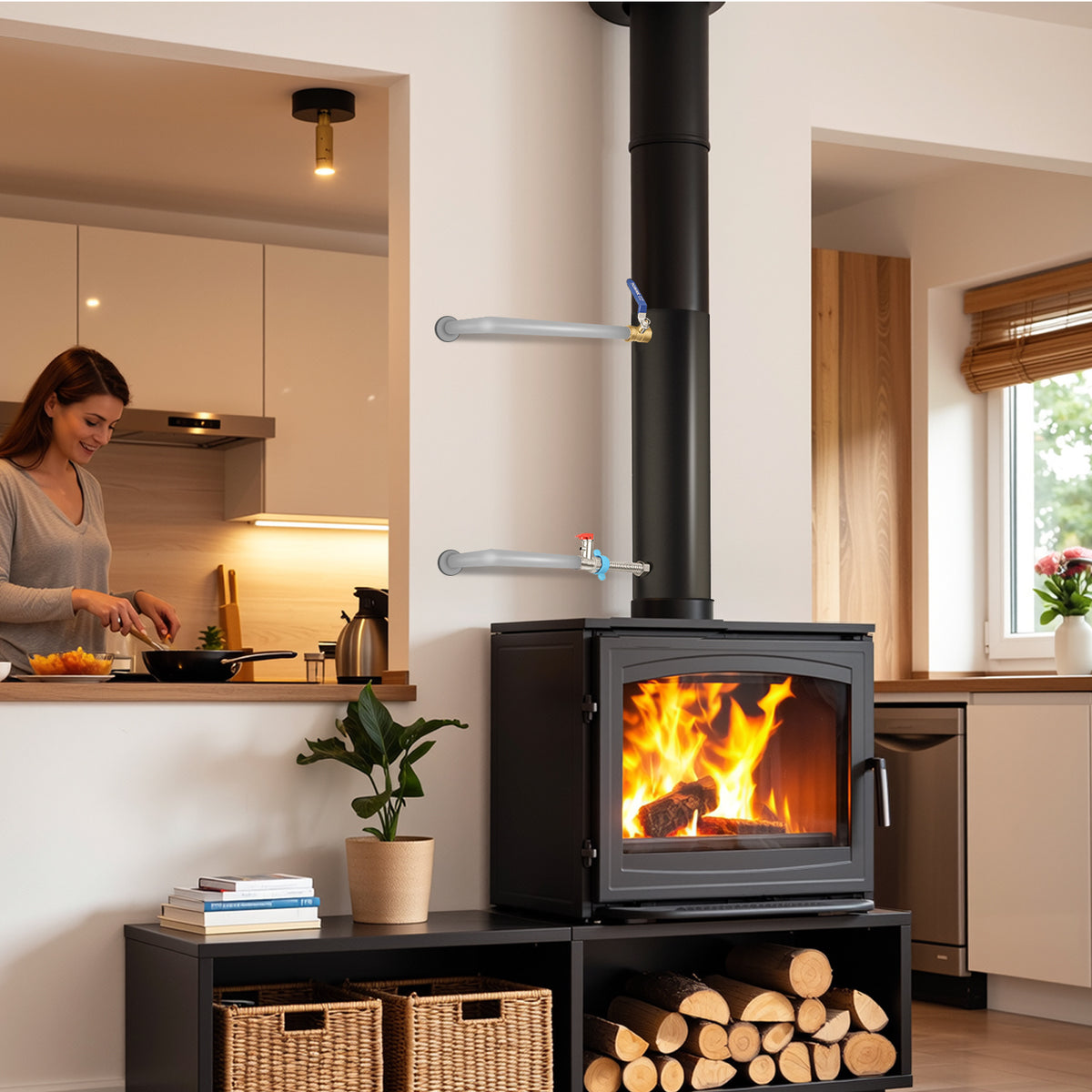

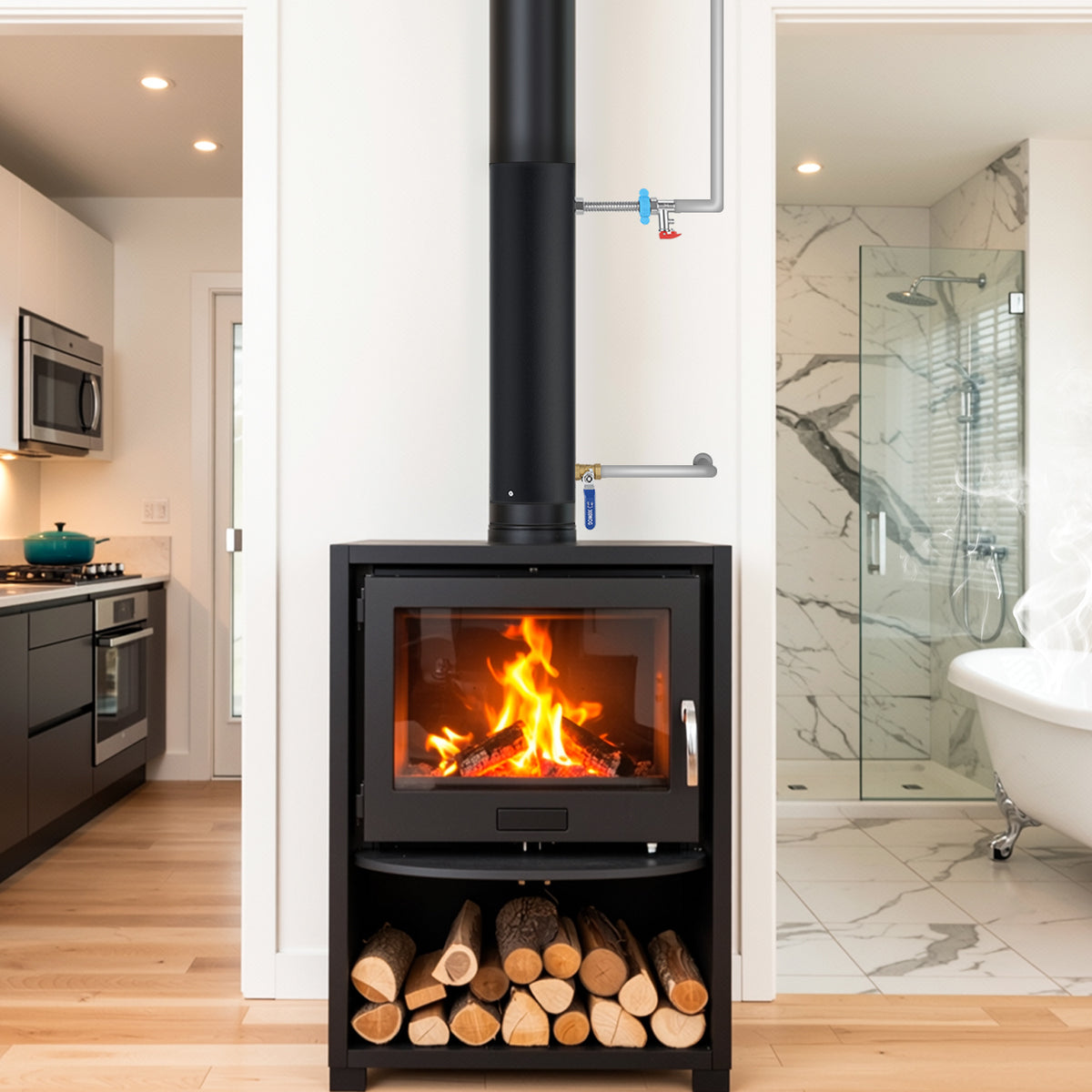

Die im Rauchrohr integrierte Edelstahl-Heizspirale nutzt die Wärme der Abgase und überträgt sie an den angeschlossenen Wasserkreislauf. Der Rauchrohr-Wärmetauscher ist in zwei Größen erhältlich und für geeignete Kaminöfen und Holzöfen vorgesehen.
Zwei Größen zur Auswahl

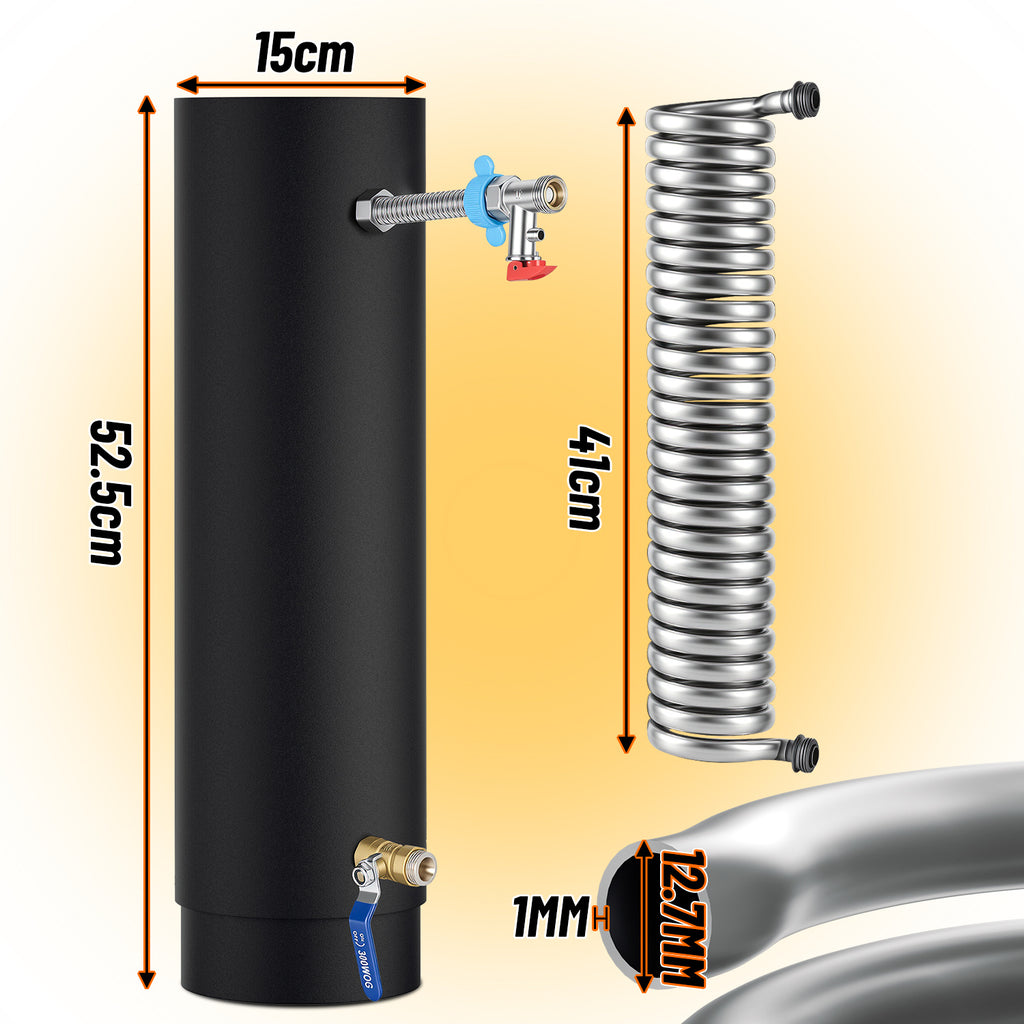

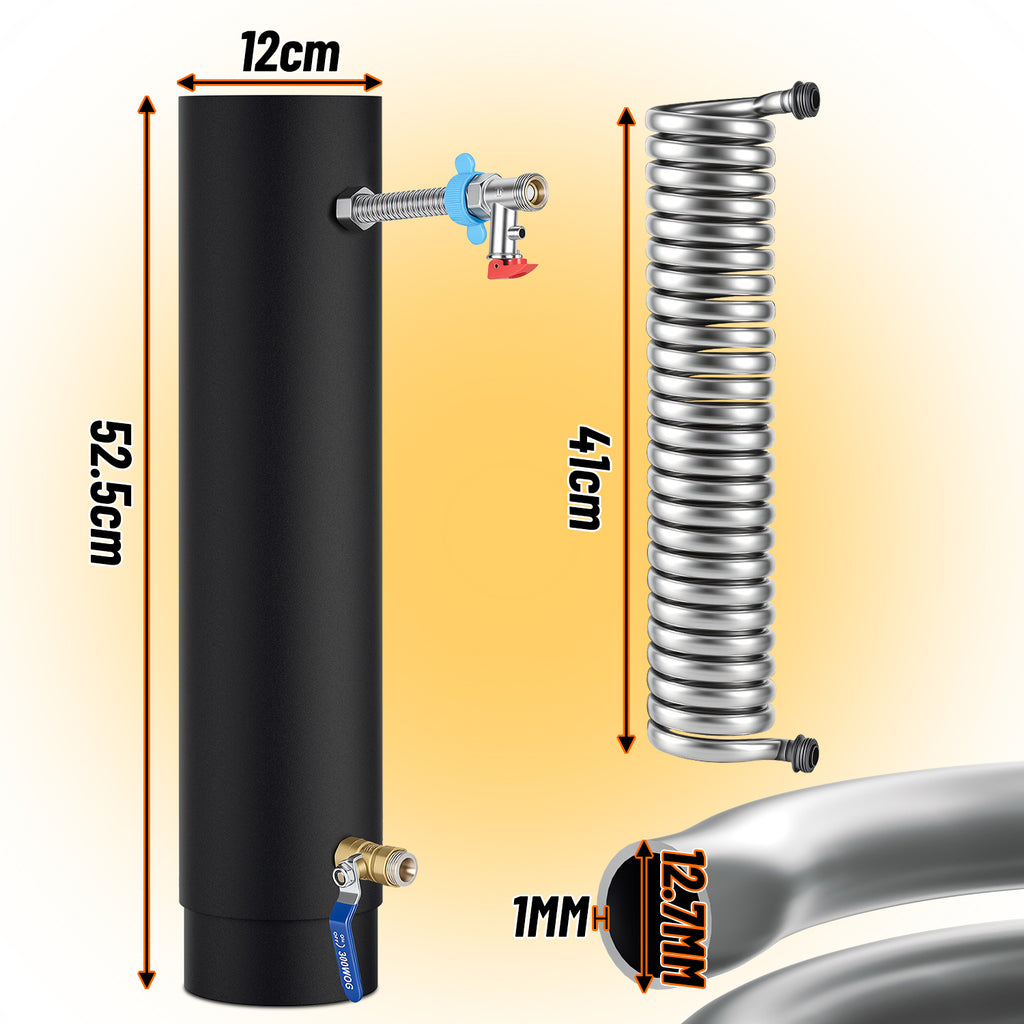

Der Rauchrohr-Wärmetauscher ist mit einem Außendurchmesser von 120 mm oder 150 mm erhältlich. Beide Varianten besitzen eine Gesamthöhe von 52,5 cm. Bitte wählen Sie die Größe passend zum vorhandenen Rauchrohr-Anschluss.

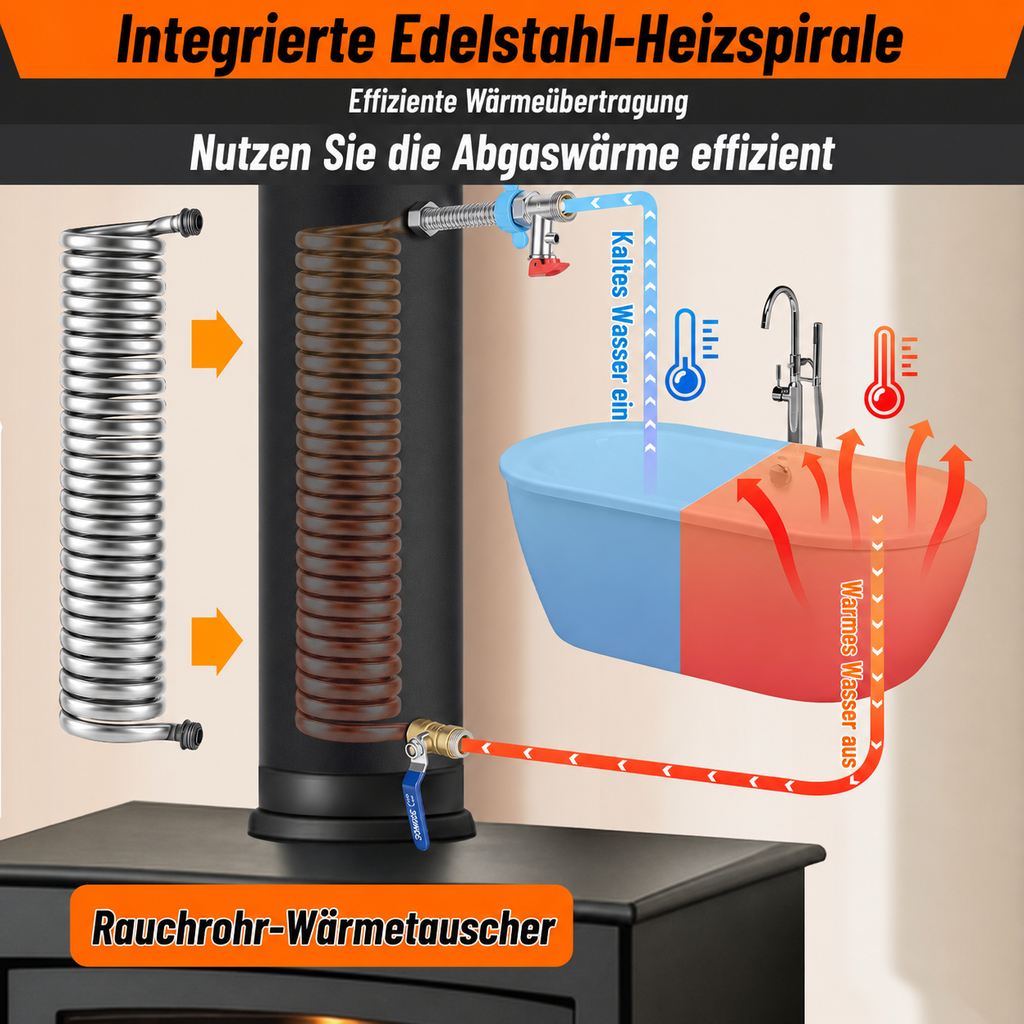

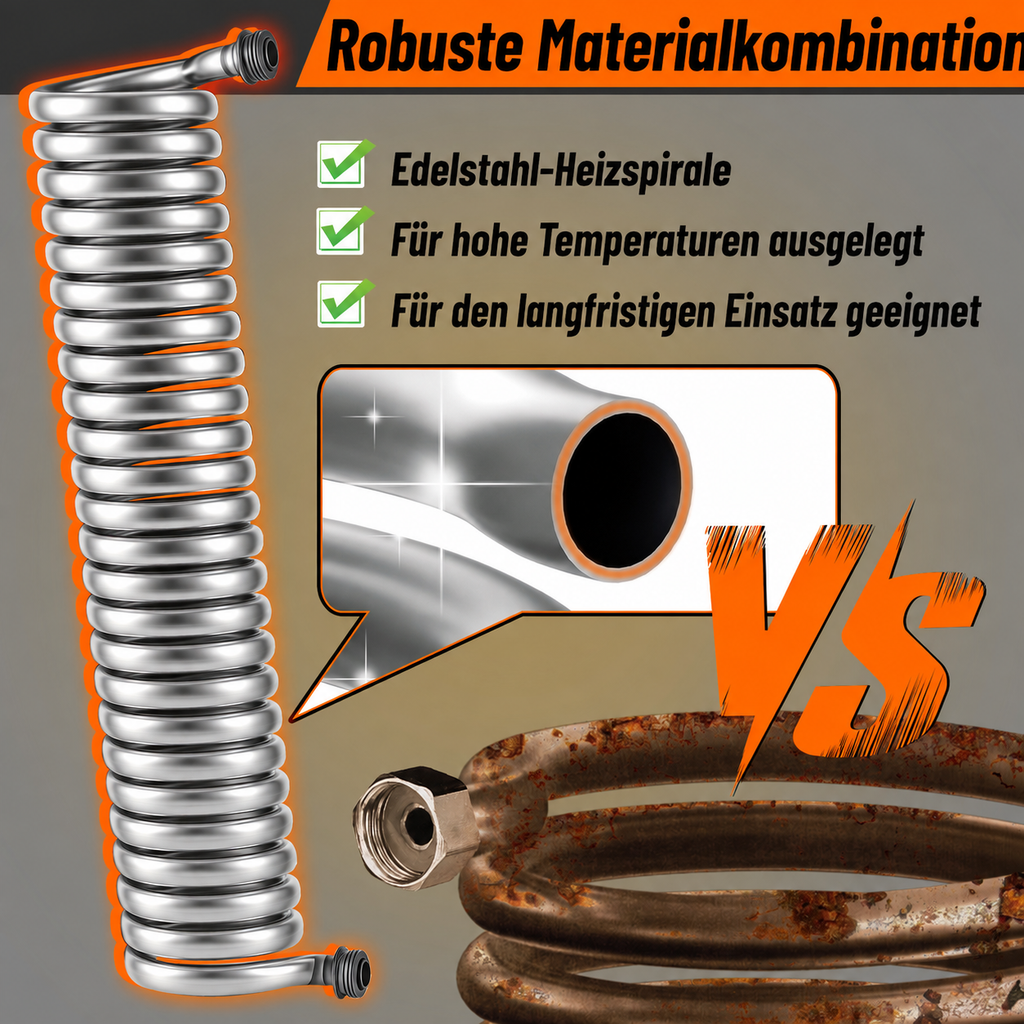

Integrierte Edelstahl-Heizspirale
Die Heizspirale aus Edelstahl besitzt einen Innendurchmesser von 12,7 mm und etwa 25 Windungen. Beim Ø120-mm-Modell beträgt die Höhe der Heizspirale ca. 40 cm, beim Ø150-mm-Modell ca. 41 cm. Da sich die Heizspirale direkt im Rauchrohr befindet, kann die Abgaswärme unmittelbar auf die Spirale wirken und an den Wasserkreislauf übertragen werden.
Material und Aufbau
Für die Konstruktion werden Eisen, Kupfer und Edelstahl verwendet. Die innenliegende Heizspirale besteht aus Edelstahl. Weitere Komponenten sind entsprechend ihrer jeweiligen Funktion aus Eisen beziehungsweise Kupfer gefertigt.
Technische Daten
| Material | Eisen + Kupfer + Edelstahl |
| Rauchrohr-Außendurchmesser | Ø120 mm / Ø150 mm |
| Gesamthöhe Rauchrohr | 52,5 cm |
| Innendurchmesser Heizspirale | 12,7 mm |
| Wandstärke Rauchrohr | 2 mm |
| Wandstärke Heizspirale | 1 mm |
| Anzahl der Windungen | ca. 25 |
| Höhe der Heizspirale |
40 cm (Ø120 mm) 41 cm (Ø150 mm) |

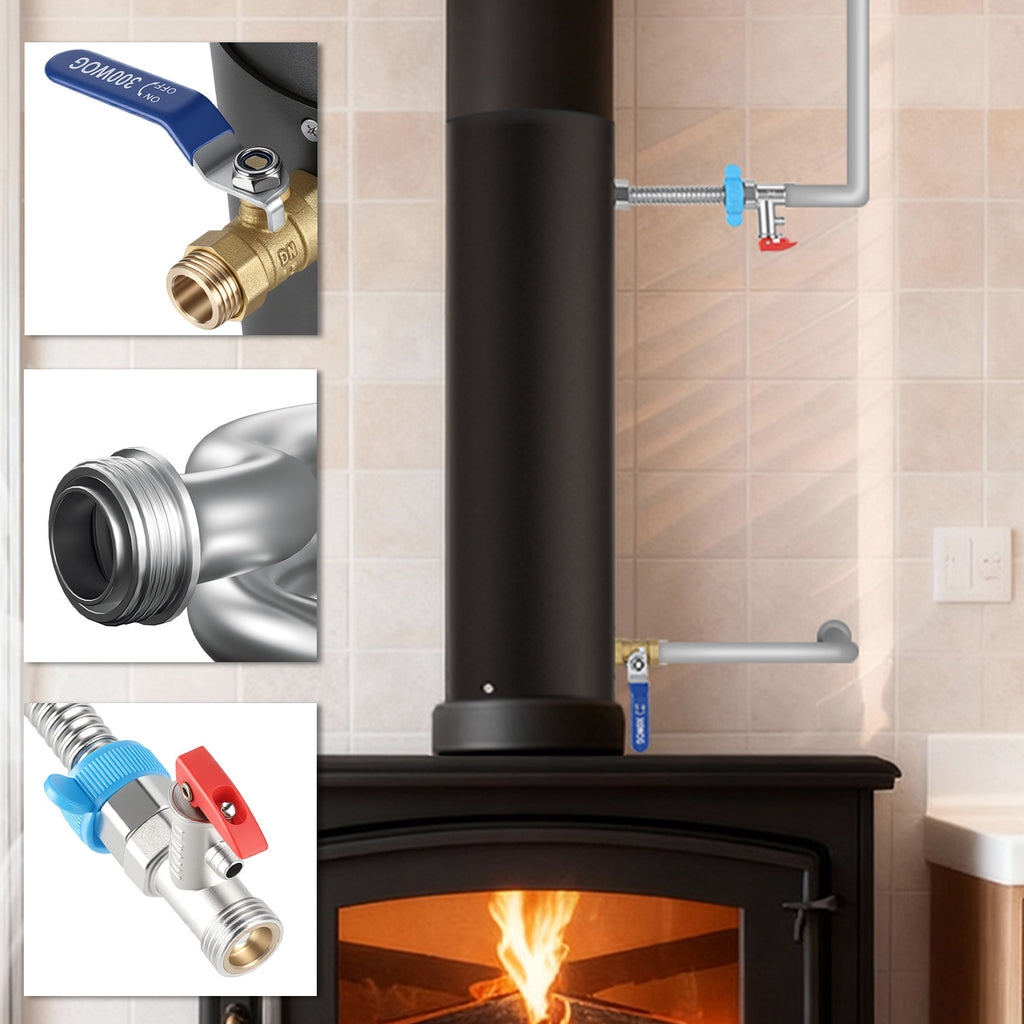

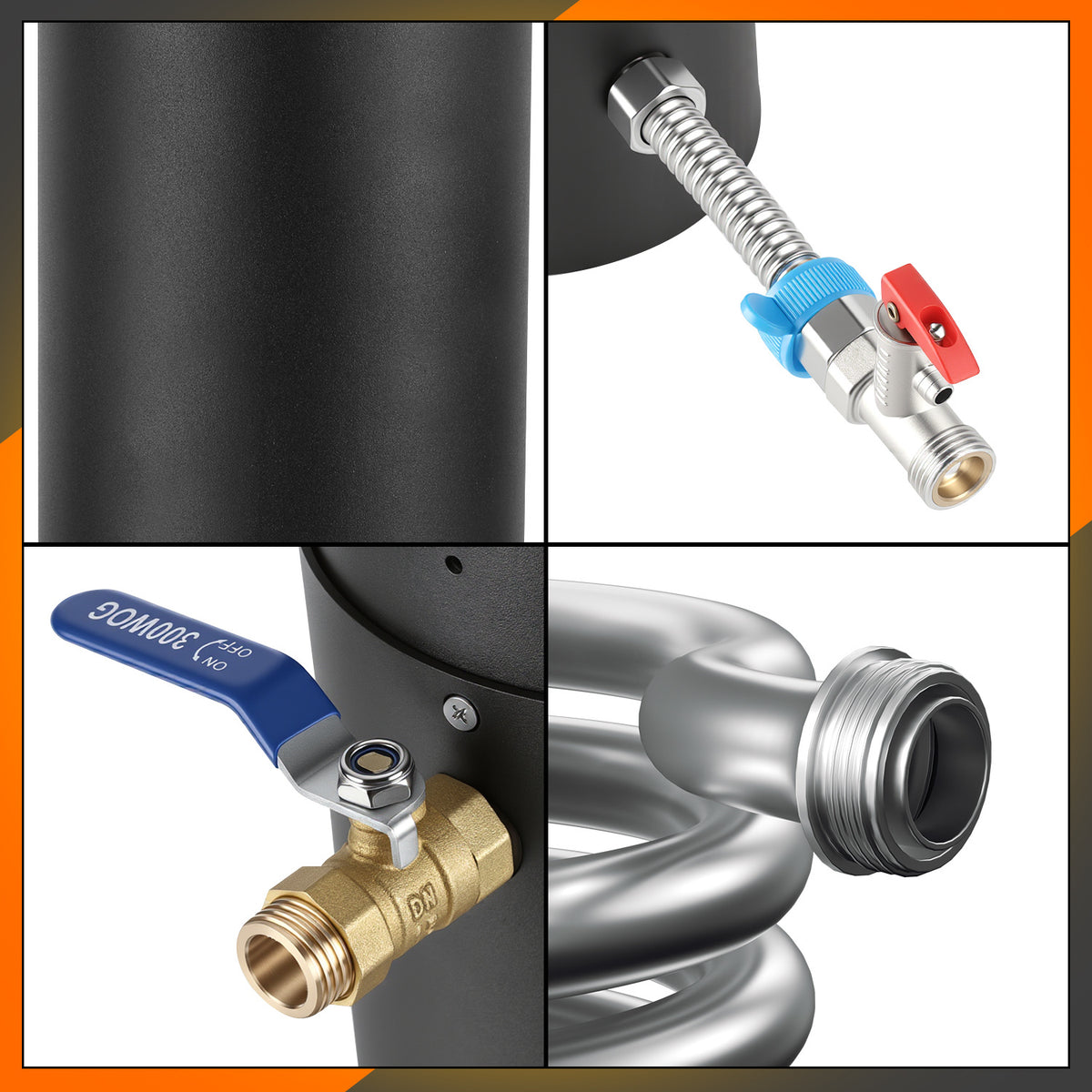

Lieferumfang
✓ Rauchrohr × 1
✓ Heizschlauch × 1

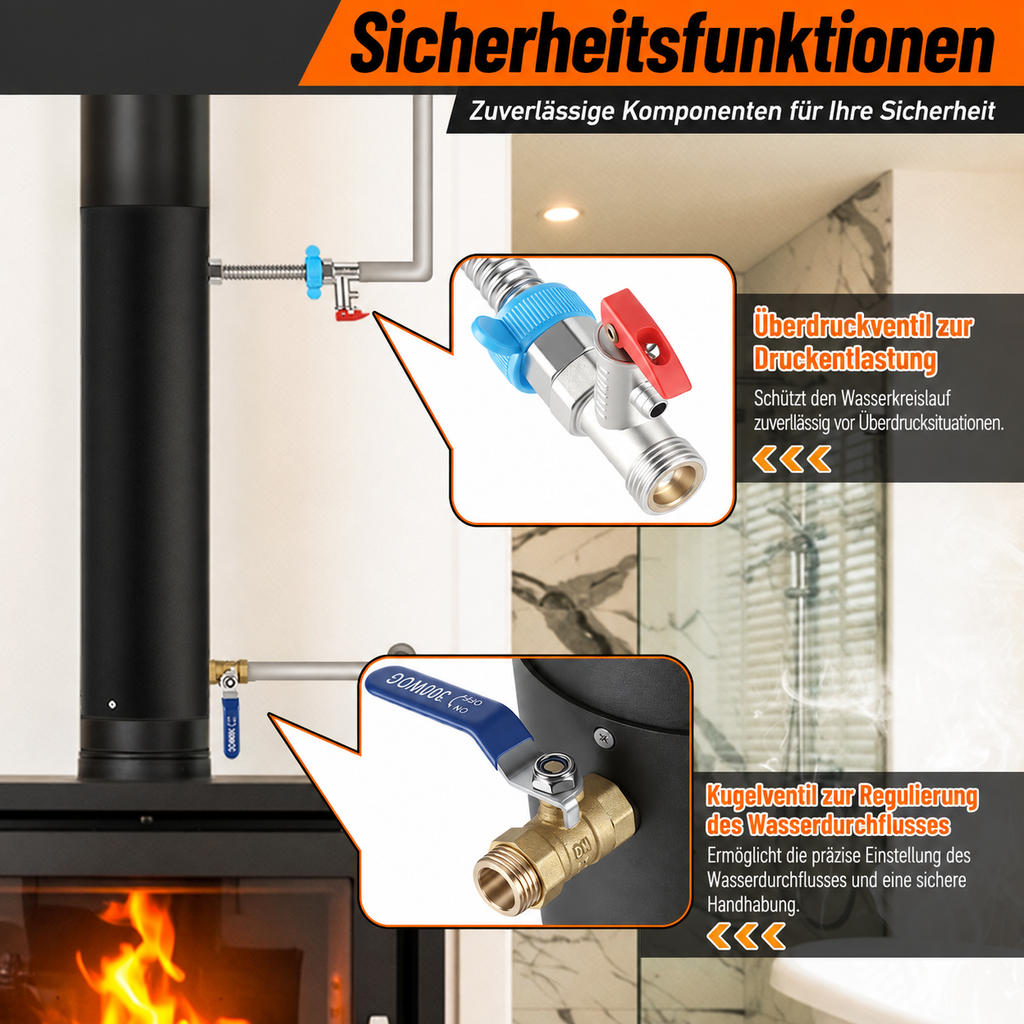

✓ Kugelventil × 1
✓ Wellschlauch / Balg × 1
✓ Überdruckventil × 1
✓ Silikondichtung × 1
✓ Schrauben × 3
✓ Teflonband × 1
Vor dem Kauf bitte beachten
Bitte prüfen Sie vor der Bestellung den benötigten Rauchrohr-Durchmesser sowie die Voraussetzungen Ihrer Feuerungs- und Abgasanlage. Die Variante Ø120 mm ist für entsprechende 120-mm-Anschlüsse und die Variante Ø150 mm für entsprechende 150-mm-Anschlüsse vorgesehen.
Hinweis zur Installation
Vor der Montage müssen die Eignung der Feuerstätte, der Abgasanlage und des vorgesehenen Wasserkreislaufs geprüft werden. Montage und Anschluss müssen gemäß den örtlich geltenden Vorschriften und den technischen Anforderungen der jeweiligen Anlage erfolgen. Klären Sie die geplante Installation vor dem Einbau gegebenenfalls mit einem qualifizierten Fachbetrieb beziehungsweise dem zuständigen Schornsteinfeger.
